介质陶瓷原料
材料编号：HHK21L-FO K20
| 符号&单位 | 指标 | 检测方法或依据 | ||
| 物理指标 | ||||
| 1 | 颜色 | 土黄色 | ||
| 2 | 密度 | ρc（g/cc） | 3.8±0.2 | 排水法 GB2413-1981 |
| 电性能 | ||||
| 7 | 相对介电常数 | εr | 21±1.5 | at 5v，1MHz |
| 8 | Qf | GHz | ≥35000 | TE模腔体法 |
| 9 | τf可调范围 | ppm/℃ | -10～+10 | |
| 10 | 绝缘电阻 | GΩ·cm | >1000 | DC2500V |
| 安全与防护 | ||||
| 11 | RosH | 符合 | ROSH标准 |
材料编号：HHK90L-NC K90
| 符号&单位 | 指标 | 检测方法或依据 | ||
| 物理指标 | ||||
| 1 | 颜色 | 浅黄色 | ||
| 2 | 密度 | ρc（g/cc） | 4.9±0.2 | 排水法 GB2413-1981 |
| 电性能 | ||||
| 8 | 相对介电常数 | εr | 92±4 | at 5v，1MHz |
| 9 | Qf | GHz | ≥3000 | TE模腔体法 |
| 10 | τf可调范围 | ppm/℃ | -10～+10 | |
| 11 | 绝缘电阻 | GΩ·cm | >500 | DC2500V |
| 安全与防护 | ||||
| 12 | RosH | 符合 | ROSH标准 |
材料编号：HHK36L-BE K36
| 符号&单位 | 指标 | 检测方法或依据 | ||
| 物理指标 | ||||
| 1 | 颜色 | 咖啡色 | ||
| 2 | 密度 | ρc（g/cc） | 5.8±0.2 | 排水法 GB2413-1981 |
| 电性能 | ||||
| 7 | 相对介电常数 | εr | 36±1.5 | at 5v，1MHz |
| 8 | Qf | GHz | ≥22000 | TE模腔体法 |
| 9 | τf可调范围 | ppm/℃ | -10～+10 | |
| 10 | 绝缘电阻 | GΩ·cm | >1000 | DC2500V |
| 安全与防护 | ||||
| 11 | RosH | 符合 | ROSH标准 |
材料编号：HHK45-TT K45
| 符号&单位 | 指标 | 检测方法或依据 | ||
| 物理指标 | ||||
| 1 | 颜色 | 浅黄色 | ||
| 2 | 密度 | ρc（g/cc） | 4.9±0.2 | 排水法 GB2413-1981 |
| 电性能 | ||||
| 8 | 相对介电常数 | εr | 45±2 | at 5v，1MHz |
| 9 | Qf | GHz | ≥25000 | TE模腔体法 |
| 10 | τf可调范围 | ppm/℃ | -10～+10 | |
| 11 | 绝缘电阻 | GΩ·cm | >1000 | DC2500V |
| 安全与防护 | ||||
| 12 | RosH | 符合 | ROSH标准 |
材料编号：HHK66-DC K66
| 符号&单位 | 指标 | 检测方法或依据 | ||
| 物理指标 | ||||
| 1 | 颜色 | 浅黄色 | ||
| 2 | 密度 | ρc（g/cc） | 5.1±0.2 | 排水法 GB2413-1981 |
| 电性能 | ||||
| 6 | 相对介电常数 | εr | 66±2 | at 5v，1MHz |
| 7 | Qf | GHz | ≥8000 | TE模腔体法 |
| 8 | τf可调范围 | ppm/℃ | -10～+25 | |
| 9 | 绝缘电阻 | GΩ·cm | >1000 | DC2500V |
| 安全与防护 | ||||
| 10 | RosH | 符合 | ROSH标准 |
材料编号：HHK145-H13 K145
| 符号&单位 | 指标 | 检测方法或依据 | ||
| 物理指标 | ||||
| 1 | 颜色 | 紫色 | ||
| 2 | 密度 | ρc（g/cc） | 5.5±0.2 | 排水法 GB2413-1981 |
| 电性能 | ||||
| 7 | 相对介电常数 | εr | 143±5 | at 5v，1MHz |
| 8 | Qf | GHz | ≥1800 | TE模腔体法 |
| 9 | τf可调范围 | ppm/℃ | +10～+50 | |
| 10 | 绝缘电阻 | GΩ·cm | >1000 | DC2500V |
| 安全与防护 | ||||
| 11 | RosH | 符合 | ROSH标准 |

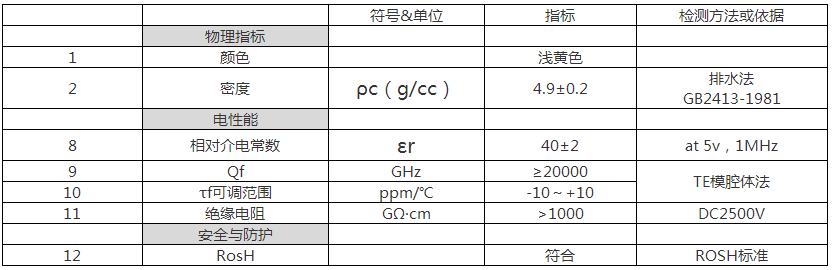

材料编号：HHK40-YU K40
